ZA-SC-H-FVP 2×1.5mm2是A級阻燃、適配S型熱電偶的補償型耐熱屏蔽補償導線，額定電壓300/500V，用于石油化工、冶金等高溫/強干擾環境的測溫回路，連接S分度號熱電偶與儀表，補償冷端誤差。
型號解析
- ZA：A級阻燃；SC：補償型，適配S型（鉑銠10-鉑）熱電偶；H：耐熱型（0~200℃）；F：氟塑料絕緣；V：聚氯乙烯護套；P：鍍錫銅絲編織屏蔽。

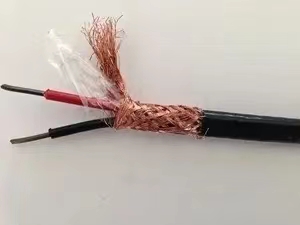

結構
- 導體：2芯、2.5mm2，多股軟銅絲（如7×0.52mm），正極為SPC銅，負極為SNC銅鎳。
- 絕緣：FEP/PFA氟塑料，耐熱、耐化學、絕緣性優。
- 屏蔽：鍍錫銅絲編織，覆蓋率≥80%，抗電磁干擾。
- 護套：PVC，機械防護好，適配一般工況。
關鍵參數
- 額定電壓：300/500V
- 溫度：長期200℃（耐熱）；敷設≥-20℃
特點
- 補償型適配S分度號熱電偶，冷端補償精準。
- 氟絕緣耐熱、耐化學，屏蔽抗強干擾。
- A級阻燃，適配危險區域；多股軟導體，敷設靈活。
