拖鏈電纜：使用壽命影響因素+專業檢修流程（適配工業自動化場景）
拖鏈電纜壽命取決于柔性結構設計、材質選型、運行參數，檢修需聚焦“柔性損耗、絕緣老化、導體損傷”三大核心風險點，直接對應設備運維、采購選型核心需求，精準落地工業現場使用與維護規范，具體內容如下：
一、拖鏈電纜使用壽命核心影響因素（精準把控壽命關鍵，規避選型/使用誤區）

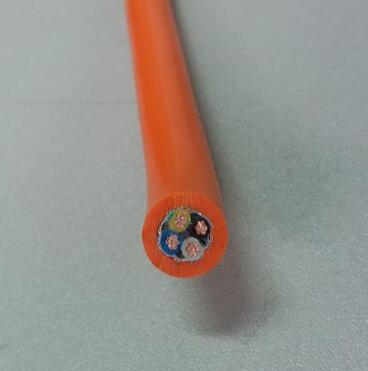

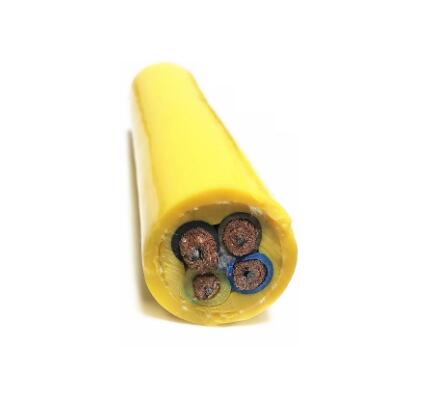

1. 結構&材質：決定壽命基礎（選型）
- 導體材質&絞合方式：優先選高純度無氧銅絲（純度≥99.97%）+ 精細多股束絞（股數≥40股/芯，越細柔性越好） ，導體抗疲勞彎折能力強，反復拖拽無斷絲風險，壽命可達500萬-1000萬次彎折；若用粗股銅絲、低純度銅，壽命僅100萬-300萬次，易早期斷芯。
- 絕緣&護套材質：工業主流選耐候耐彎折PVC（常規場景）、TPU/TPR（耐磨、耐油、-40℃~80℃寬溫，適配機床、自動化設備）、PUR（超耐磨、抗化學腐蝕，適配惡劣工況，壽命比PVC長2-3倍） ；避坑普通PVC（低溫易脆、高溫易軟化，彎折100萬次后開裂），護套厚度需均勻（1.2-2.0mm為宜，過薄易磨損，過厚影響柔性）。
- 屏蔽層設計：防爆/抗干擾場景選鍍錫銅絲精密編織（屏蔽密度≥85%）+ 柔性纏繞結構，避免鋁箔屏蔽（彎折易斷裂、起皺，屏蔽失效）；屏蔽層需與導體絞合方向匹配，減少彎折時應力拉扯，延長屏蔽壽命。
- 填充&抗拉元件：內置芳綸纖維/高強度聚酯紗線抗拉芯（分散拖拽拉力，保護導體），填充料選柔性無紡布（避免硬質填充磨破絕緣層）；無抗拉芯、填充過硬的電纜，反復拉伸后易導體位移、絕緣破損，壽命直接減半。
2. 運行參數：直接影響壽命損耗（使用核心）
- 彎折次數&頻率：常規拖鏈電纜適配500萬-1500萬次彎折（單次彎折角度0°-180°），彎折頻率≤3次/秒；頻率過高（＞5次/秒）、彎折角度過大（＞180°），會加速導體疲勞、護套老化，壽命衰減30%-50%（如高速自動化機械手，需選“超柔性拖鏈電纜”，壽命可達2000萬次以上）。
- 拖鏈彎曲半徑：須***滿足“***小彎曲半徑≥電纜外徑的8-12倍”（柔性材質TPU/PUR可降至6-8倍，粗徑電纜≥15倍）；若彎曲半徑過小（如強行纏繞、狹小拖鏈擠壓），會導致導體斷絲、絕緣開裂，短期（1-3個月）就可能失效。
- 負載&環境溫度：導體載流量需預留20%余量（避免過載發熱，加速絕緣老化）；工作溫度需匹配材質耐受范圍（PVC：-10℃~60℃，TPU：-40℃~80℃，PUR：-40℃~90℃），高溫環境（＞80℃）需選耐高溫材質，低溫環境（＜-20℃）禁用普通PVC，否則護套脆裂、導體易斷。
- 拖拽拉力&摩擦損耗：單根電纜拖拽拉力≤15N/mm2，多根并行需均勻受力（避免單根承重過大）；拖鏈內需加分隔板，減少電纜間摩擦，拖鏈內壁可貼耐磨襯墊（如尼龍墊），降低護套磨損，否則摩擦嚴重時護套1-2個月就會磨破露芯。
3. 其他關鍵影響：運維細節不可忽視
- 安裝規范：電纜在拖鏈內無扭轉、無緊繃（預留5%-10%松弛量），兩端固定牢固（用專用電纜夾，避免拖拽時根部拉扯）；嚴禁電纜打結、交叉纏繞，否則彎折時應力集中，根部易斷裂。
- 工況環境：潮濕、鹽霧、油污、化學腐蝕環境，需選對應耐候材質（如耐油選TPU，耐鹽霧選PUR+鍍錫屏蔽）；無防護措施時，電纜易腐蝕老化，壽命縮短40%以上（如沿海、化工車間）。
二、拖鏈電纜專業檢修流程（按周期落地，提前規避故障）
1. 檢修周期劃分（適配工業設備運維節奏）
- 日常巡檢：每日1次，聚焦“外觀+運行狀態”，5分鐘快速排查；
- 定期檢修：每月1次，深度檢查關鍵部位，30分鐘完成；
- 專項檢修：每6個月1次，全面檢測性能參數，1-2小時完成；
- 應急檢修：出現故障報警（如設備斷電、信號中斷）時，立即停機檢修。
2. 分周期檢修核心內容（精準定位故障，避免漏檢）
（1）日常巡檢（快速排查顯性問題）
1. 外觀檢查：觀察電纜護套是否有磨損、開裂、變色、鼓包（磨損露白、開裂露絕緣層需立即處理），屏蔽層是否外露、起毛；
2. 運行狀態：聽拖鏈內是否有異響（摩擦、卡頓聲，可能是電纜纏繞或摩擦嚴重），看電纜運行是否順暢（無扭轉、無緊繃、無偏移）；
3. 接頭部位：檢查電纜兩端接頭是否松動、發熱（用手觸摸，溫度＞60℃為異常，可能是接觸不良過載），接頭處絕緣是否破損。
- 冬季低溫冷啟動對電伴熱帶啟動電流的影響？
- 電伴熱帶鋪設溫度不均勻問題解決方案
- 遠洋船舶管道電伴熱帶保溫系統
- 電伴熱帶溫度控制范圍
- 電伴熱帶安裝注意事項
- 電伴熱帶有溫控系統和無溫控系統的區別？
- GBR-60-PF-220V高溫自限溫電…
- 維持溫度125℃的自限溫高溫電伴熱帶
- 電伴熱帶選型與環境溫度的關系？
- ZR-DXW-14-H-P 低溫阻燃電…
